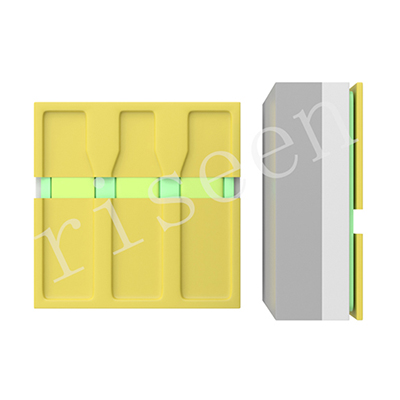

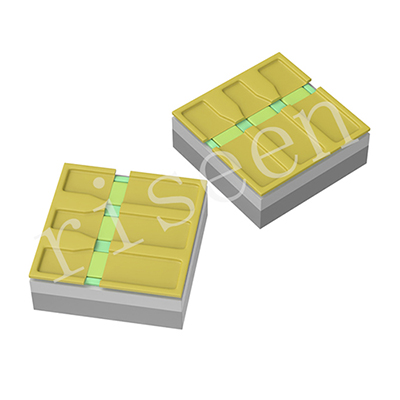

我們都知道紫外led芯片在日常生活中應用的十分廣泛，那么很多人問紫外LED芯片是不是越大越好？芯片越大功率會越大嗎？

芯片越大，散熱面積越大，能承受的電流也越高，自然功率輸出就可能更大。

之前封過兩種UVC芯片，一個是3535封裝的小芯片，大概1.2×1.2mm；另一個是4545封裝的大芯片，發光面接近2×2mm。

兩顆都在相同驅動電流下測試，結果大芯片那顆輸出功率高了接近一倍，而且熱衰減明顯慢。

但這里有個前提那顆大芯片的結構、材料和封裝散熱都到位。要是只是“做大”，但導熱材料、晶格質量沒跟上，功率反而上不去，還更容易壞。

也就是說，芯片尺寸只是功率的“潛力因子”，不是唯一決定因素。

真正決定輸出功率的，還有芯片的結構設計（比如多量子阱層數、發光層厚度）、電極布局、材料品質，還有最關鍵的散熱。

紫外LED芯片的功率等級一般分成低功率、中功率、高功率三種。

低功率的多用于檢測、光敏、醫用照射之類的設備；

中功率的用在空氣消毒、小體積殺菌燈上；

高功率的，才是那種要靠散熱板、風冷、水冷的工業級產品。

你如果拿一個0.5×0.5mm的小芯片，想讓它跑1W輸出，十有八九是燒掉。因?yàn)榻Y(jié)溫太高，壽命瞬間掉。

所以在我們工程師眼里，尺寸和功率不是簡單的“正比”，而是個“帶條件的關系”：

尺寸大 → 理論能承受更大電流 → 有潛力做高功率；

但前提是封裝結構、基板導熱、焊接方式、驅動控制都得跟上。

還有一點很多人忽略：

不同波段的紫外芯片（比如 UVA 365nm、UVB 310nm、UVC 275nm），即便尺寸一樣，功率也不一樣。

因?yàn)閁VC的外延材料（AlGaN）本身光電轉化效率低，它的“功率極限”就擺在那兒。

所以有時候你看到同樣是1.5×1.5mm的芯片，UVA能跑500mW，UVC可能只有100mW，這不是廠家偷工減料，而是物理決定的。

我們?cè)谶x型或者設計產品時，通常會先根據功率需求來反推芯片尺寸，再看散熱能力。
